高频噪声模拟器HPS4001

高频噪声模拟器　HPS4001

HPS4001高频噪声模拟器是可以模拟开断电感性负载时所产生的陡峭脉冲，用于评定电子设备抵抗暂态传导干扰的性能，并可定性地对电子设备系统内部的抗干扰性能、局部环节的抗辐射性能以及系统的接地性能进行测试。这是各种干扰模拟器中应用最广和实用性最强的仪器之一。

HPS4001高频噪声模拟器在性能上完全符合日本NECA TR-28标准的相关规定。

1　HPS4001技术指标

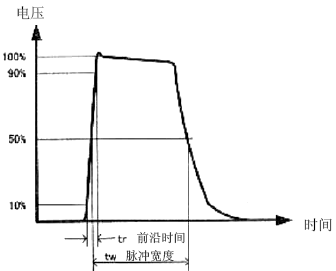

     　高频噪声波形（见图1）

1) 脉冲宽度：方波50～1000ns（50ns步进）

2) 脉冲电压：开路0～4000V可调；50Ω负载0～2000V 可调

3) 脉冲极性：正、负、正负交替

4) 上升沿时间：＜1ns

5) 触发方式：手动按钮/ TTL电平 100Hz(MAX) / 内部触发频率20～100Hz

6) 电源同步：异步/ 同步 注入相位0～360°

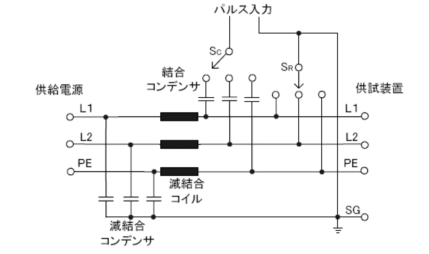

        耦合/去耦网络（见图2）

1) 耦合/去耦方式：AC单相三线240V或DC 240V

2) 耦合/去耦网络供电电流：20A

3) 测试方式：相线与相线的差模测试

相线与地线的共模测试
