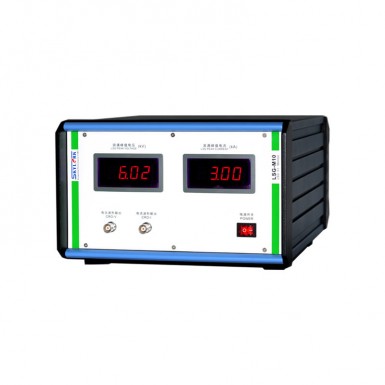

浪涌监测仪LSG-M10

浪涌监测仪LSG-M10
型号 ： LSG-M10
类型 ： 雷击浪涌发生器
18016430956
产品详情

◆简介

LSG-M10浪涌监测仪是特别针对雷击浪涌发生器的输出波形（1.2/50s开路电压波和8/20s短路电流波）的监测仪器，内置自主研发的高精度、高压精密衰减器，配合数字示波器使用，可实时监测浪涌输出波形，实时显示浪涌峰值电压、峰值电流，并可实时监测EUT被试品的浪涌击穿电压、击穿电流，使浪涌测试过程更加直接，方便进行故障判断，系电磁兼容测试中非常实用的附件。

专门针对GB/T 17626.5、IEC 61000-4-5中规定的浪涌波形进行优化，测试结果准确度高、稳定性好。

配合LSG系列发生器同时使用，用于雷击浪涌输出电压、电流监测，同步显示浪涌峰值电压、浪涌峰值电流。


◆产品特点

  • 实时显示浪涌的峰值电压、峰值电流

  • 内置高精度高压衰减器，输出端可直接用示波器监测

  • 高亮、大字符直接显示，输出一目了然

  • 可选配RS-232通讯接口，可实现PC远程控制


◆技术指标


测试**峰值电压

±10kV ±10％

测试**峰值电流

±5kA ±10％

电压衰减比率

1000:1

电流衰减比率

1000:1

测试精度

优于5％

浪涌峰值电压、电流显示

LED同步显示

浪涌电压、电流监测输出

BNC同轴端子，≥1MΩ

使用环境

温度：15°C－35°C相对湿度10%－75%

系统电源

AC220±10％，50/60Hz，约30W

外形尺寸

宽260mm×高170mm×深360mm

整机重量

约5kg
