产品详情

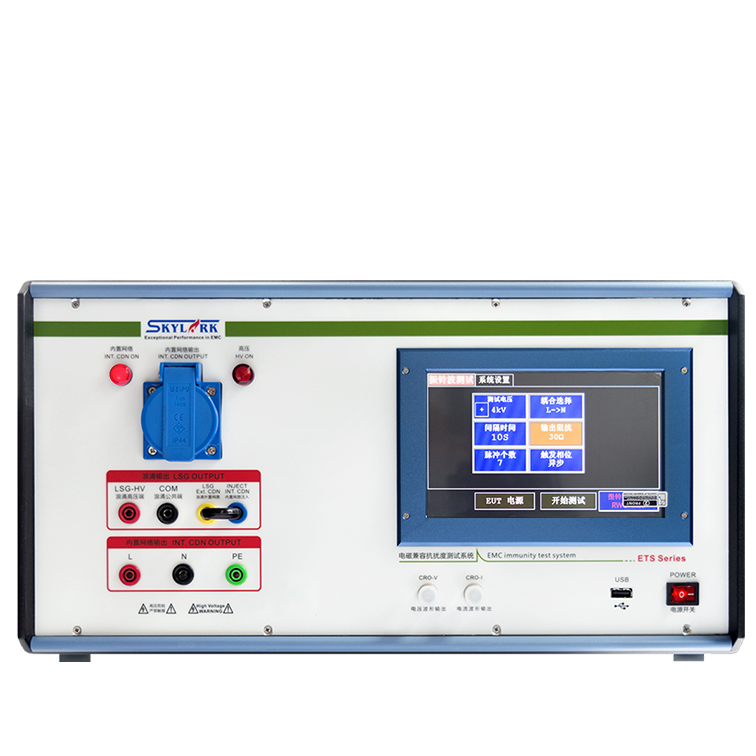

振铃波发生器RWG-6K16

振铃波发生器RWG-6K16

型号：	RWG-6K16
类型：	振铃波发生器

产品详情

振铃波发生器

型号：RWG-6K16

产品介绍

由于电源和控制开关切换时(或雷击所引发)产生的瞬变现象，在电力线、控制线和信号线上产生振铃波干扰, 为此在家用、商业用及工业用电力和电子设备的抗扰度性能评价建立一个共同准则。智能型振铃波模拟器满足GB/T17626.12\IEC61000-4-12和ANSI C62.41/ 45最新要求。

标准

IEC61000-4-12 GB/T17626.12、ANSI C62.41/ 45

◆技术特点

7寸触摸LCD界面，功能丰富，操作方便，软件易升级；
内置单相10A（16A）电源网络，2合1，小型化设计；
EUT输出自带高强度面板插座，试品连接更方便、可靠；
内置EUT工作电压、电流监测，过压、过流保护；
智能型程控高压电源，内置高压过压、过流、短路保护；
振铃波输出智能检测，电压错误、无输出警告；
具有自诊断功能，智能判断高压、振铃波输出异常；
主开关采用进口开关，确保波形稳定，可比性强，寿命长；

◆技术参数

开路电压振荡频率（1/T）	100kHz±10%
开路输出电压（PK1）	（250V~6000V）±10%
开路电压波形前沿（T1）（10%~90%）	PK1处0.5μs±30%
开路电压衰减率	40%<（PK2）/（PK1）<110%
	40%<（PK3）/（PK2）<80%
	40%<（PK4）/（PK3）<80%
短路电流波前沿（T2）（10%~90%）	P1处≤0.9μs
6000V时，短路电流（PK1）	12Ω时，500A±10%
6000V时，短路电流（PK1）	30Ω时，200A±10%
相邻脉冲间隔时间	1s~99s
脉冲次数	1~9999次
输出方式	自动正负极性切换或交替
输出阻抗	12Ω，30Ω
相位注入方式	异步或者同步（0°~360°）
试品耦合/去耦网络	选配雷击浪涌发生器的耦合去耦网络

感谢选用云鹊产品，云鹊将为您做到更好！
