◆简介

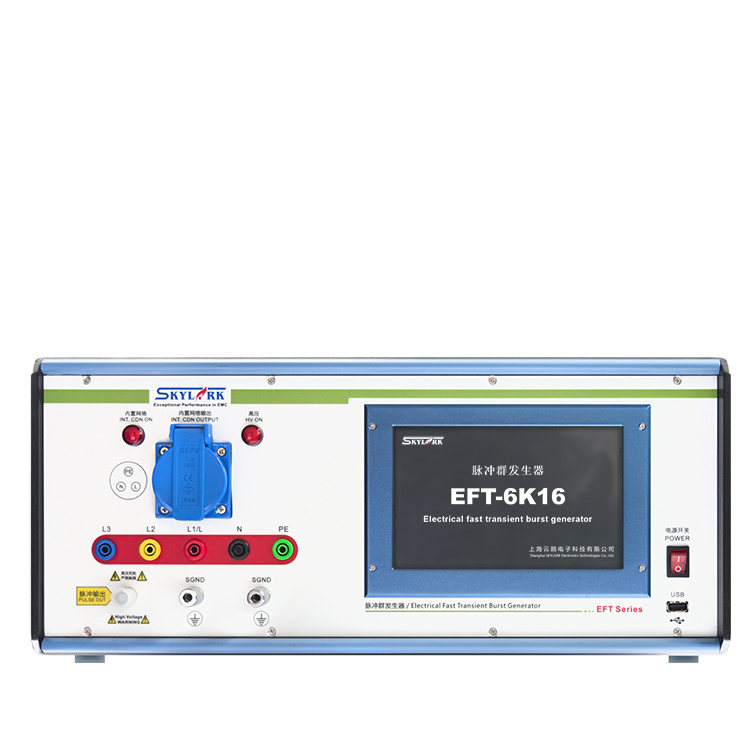

EFT-6K系列群脉冲发生器旨在为评定电气、电子产品的电源线、信号线或控制线经受电快速瞬变脉冲群干扰时的性能确定一个共同的、能再现的依据。该发生器的性能完全满足IEC 61000-4-4和GB/T 17626.4标准的要求。
应用领域： 工业控制、家电、医疗电子、通讯电子、元器件、自动化控制等
◆技术特点
7寸触摸LCD界面，功能丰富，操作方便，软件易升级
用户可编程测试程序，多达1000组记忆
内置三相五线16A电源网络，网络、主机2合1，小型化设计
脉冲形成电路中采用进口无感大功率电阻，确保脉冲波形稳定不变
耦合网络采用新优化技术，衰减小、输出能量充足
内置温湿度传感器，实时监测实验环境
EUT输出自带高强度工业级标准插座更方便、可靠
智能型程控高压电源，内置高压过压、过流、短路保护
具有自诊断功能，智能判断高压、脉冲输出异常
◆技术参数
型号 | EFT-6K16 | EFT-6K30 |
开路输出电压 | 0.25－6kV ±5％ |
50Ω负载输出电压 | 0.125－3kV ±5％ |
脉冲波形 | 5/50ns，50Ω和1000Ω负载 |
上升时间tr | 5ns ±30％，50Ω负载 |
5ns ±30％，1000Ω负载 |
脉冲持续时间td | 50ns±30％，50Ω负载 |
50ns－15/+100sn，1000Ω负载 |
源阻抗 | 50Ω ±20％ |
输出极性 | 正、负，正负循环，正负交替，先正后负，先负后正 |
脉冲重复频率 | 0.1－1200.0kHz ±10％ |
脉冲串长度 | 标准 | 15ms@2.5kHz/5kHz，750μs@100kHz，250μs@300kHz |
可调 | 脉冲个数可在1～255选择 脉冲串长度=（脉冲个数-1）/脉冲重复频率 |
脉冲串周期 | 100－999ms |
触发模式 | 同步或异步； |
同步相位 | 自由设定0－360°，分辨率1° |
可编程测试程序 | 内置IEC标准及用户自定义程序，多达1000组 |
内置网络容量 （三线五线） | 交流 | 三相380V，16A（Max），50/60Hz | 三相380V，30A（Max），50/60Hz |
直流 | 380V，16A（Max） | 380V，30A（Max） |
内置网络耦合方式 | L1，L2, L3, N, PE，可任意组合 |
内置网络耦合器件 | 33nF ±10％电容耦合 |
使用环境 | 温度：15°C－35°C相对湿度10%－75% |
系统电源 | AC220±10％，50/60Hz，约300W |
外形尺寸 | 宽470mm×高215mm×深500mm |
整机重量 | 约25kg |
◆产品标准
IEC 61000-4-4
IEC 61000-6-2
IEC 61850-3
GB/T 17626.4
IEC 61000-6-1
IEC 61326
ANSI/IEEE C62.41
EN 61000-4-4
EN 61000-6-1
EN 61000-6-2
EN 61850-3
EN 61326
uIEC/EN 60601-1-2
